وال پست هبلکس

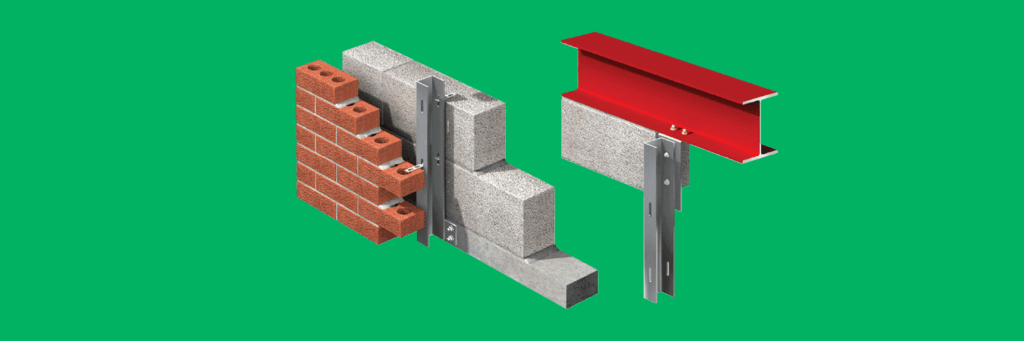

وال پست دیوار هبلکس عنصری است که برای مقاوم سازی دیوارهای غیرسازه ای به کار می رود و باعث افزایش استحکام دیوار در برابر نیروهای جانبی می شود. این نیروها شامل فشارهای ناشی از زلزله، باد شدید یا سایر حوادث مشابه هستند. وال پست بلوک هبلکس نقش نگهدارنده دارد و از تخریب دیوارها یا سایر عناصر غیرسازه ای هنگام وقوع این نیروها جلوگیری می کند.

قیمت وال پست هبلکس

وال پست هبلکس یکی از عناصر کلیدی در ساخت و تقویت دیوارهای غیرسازه ای است که به ویژه در ساختمان هایی با بلوک سبک AAC یا همان هبلکس کاربرد دارد. استفاده از وال پست دیوار هبلکس باعث افزایش مقاومت دیوار در برابر نیروهای جانبی مانند زلزله و باد می شود و ایمنی سازه را به میزان قابل توجهی بالا می برد.

قیمت والپست هبلکس به عوامل مختلفی از جمله ابعاد دیوار، تعداد وال پست های مورد نیاز، نوع و کیفیت مواد به کار رفته و همچنین محل اجرای پروژه بستگی دارد. با توجه به این نکات، برنامه ریزی دقیق برای خرید وال پست هبلکس می تواند علاوه بر صرفه جویی در هزینه ها، تضمین کننده استحکام و طول عمر دیوارها باشد.

انتخاب وال پست دیوار هبلکس مناسب نه تنها مقاومت سازه را افزایش می دهد بلکه باعث کاهش نیاز به تعمیرات و هزینه های جانبی در آینده می شود. به همین دلیل، توجه به کیفیت و قیمت والپست هبلکس در هر پروژه ساختمانی از اهمیت بالایی برخوردار است.

انواع وال پست دیوار هبلکس

در ساختمان های امروزی، استفاده از وال پست هبلکس برای افزایش مقاومت دیوارهای غیرسازه ای اهمیت بالایی دارد. این سیستم با حفظ دیوار در برابر نیروهای خارج صفحه، ایمنی و دوام ساختمان را تضمین می کند. والپست هبلکس بر اساس نوع و محل استفاده به چند دسته تقسیم می شود که هر کدام کاربرد ویژه ای در استحکام بخشی دیوارها دارند.

وال پست کناری یا وادار کناری

وال پست کناری یک ناودانی به شکل U است که می تواند دیوار را از یک سمت در جهت داخل و خارج از صفحه حفظ کند. عرض این وال پست کمی بیشتر از ضخامت دیوار غیرسازه ای است تا دیوار از هر دو طرف در بین لبه های ناودانی قرار گیرد. طول وال پست کناری تقریباً برابر طول دیوار غیرسازه ای است و معمولاً تا حدود ۳ متر ساخته می شود. لبه های ناودانی یا بال والپست معمولاً ۵ سانتی متر است. این نوع وال پست برای اتصال به سازه اصلی (از بالا و پایین) استفاده می شود و هم در سازه های فولادی و هم بتنی کاربرد دارد.

وال پست میانی یا وادار میانی

وال پست میانی مقطعی به شکل H دارد و شبیه تیرآهن نازک ساخته می شود. این نوع وال پست در وسط دیوارهای طولانی یا بلند به کار می رود و از شکم دادن و ریزش دیوار در اثر نیروهای خارج از صفحه جلوگیری می کند. عرض وال پست میانی بر اساس ضخامت دیوار تعیین می شود و لبه های آن حدود ۵ سانتی متر است. وال پست میانی هم می تواند به صورت عمودی و هم افقی استفاده شود و اتصال آن به سازه اصلی باید طبق دیتیل آیین نامه ای انجام گیرد.

وال پست منقطع

وال پست منقطع شبیه وال پست کناری است اما طول کوتاه تری دارد و معمولاً بین ۱۰ تا ۵۰ سانتی متر ساخته می شود (رایج ترین آن ها ۲۰ و ۴۰ سانتی متر هستند). طول لبه ها یا بال این نوع وال پست حدود ۷ سانتی متر است. وال پست های منقطع در لبه های طرفین و بالایی دیوارهای غیرسازه ای استفاده می شوند و اتصال آن ها به سازه اصلی توسط پیچ، رول بولت یا جوشکاری انجام می شود. تعداد، طول و ضخامت آن ها طبق دیتیل طراحی و اهمیت ساختمان تعیین می شود.

نبشی منقطع

نبشی منقطع از ورق گالوانیزه ساخته شده و می تواند در یک طرف دیوار قرار گیرد. عملکرد آن مشابه وال پست منقطع است و دارای شیار یا برآمدگی برای افزایش مقاومت در برابر خم شدن است. لبه های نبشی منقطع معمولاً ۱۰ و ۷ سانتی متر هستند؛ لبه ۷ سانتی متر به سازه اصلی متصل می شود و لبه ۱۰ سانتی متر دیوار را نگه می دارد. نبشی منقطع می تواند پس از اجرای دیوار نیز برای مقاوم سازی دیوارهای غیرسازه ای استفاده شود.

الزامات آیین نامه ای استفاده از وال پست

در آیین نامه های مقررات ملی ساختمان، اجرای وال پست برای تمام ساختمان های با اسکلت بتنی و فولادی با هر تعداد طبقه الزامی است و هیچ ساختمانی از این قاعده مستثنی نشده است.

برای ساختمان های مسکونی (دارای اهمیت متوسط)، عملکرد دیوارهای غیرسازه ای باید به گونه ای باشد که تخریب شدید یا ریزش نداشته باشد. ایجاد ترک های کوچک که به دیوار آسیب جدی نمی رساند، در اثر نیروهای جانبی مجاز است.

مبحث چهارم مقررات ملی ساختمان

در بخش 4-9-1-3 مبحث چهارم آمده است که در تمام دیوارهای ساختمان، به ویژه دیوارهای نما، جهت مقاومت در برابر زمین لرزه باید ضوابط مبحث ششم مقررات ملی ساختمان و آیین نامه طراحی ساختمان در برابر زلزله (استاندارد 2800) رعایت شود.

مبحث هشتم مقررات ملی ساختمان

در بخش 8-3-5 مبحث هشتم درباره اجزای غیرسازه ای صحبت شده است. این بخش شامل دیوارهای جداکننده، سقف کاذب، پلکان، نما و جان پناه است و ضوابط اجرای این اجزا در ساختمان ها ذکر شده است.

نشریه شماره 819 مرکز تحقیقات راه، مسکن و شهرسازی

این نشریه راهنمای طراحی سازه ای و جزئیات اجرایی دیوارهای غیرسازه ای را ارائه می دهد. بر اساس آن، دیوارهای غیرسازه ای می توانند به طور اصولی طراحی و اجرا شوند.

استاندارد 2800 و طراحی لرزه ای اجزای غیرسازه ای

استاندارد 2800 به طراحی لرزه ای اجزای غیرسازه ای پرداخته و ضوابط طراحی لرزه ای ساختمان های مختلف را مشخص می کند.

به طور مثال، در بخش 4-5-3 استاندارد 2800 آمده است که دیوارهای خارجی باید توانایی پذیرش تغییر مکان های نسبی (بند 4-3) و تغییر شکل های ناشی از دمای محیط را داشته باشند. دیوارها باید از سازه اصلی جداسازی شوند و با اتصالات مناسب به سازه مرتبط شوند تا تغییر مکان ها ناشی از زلزله و دما بدون مشکل تحمل شود.

پیوست ششم استاندارد 2800

پیوست ششم استاندارد 2800 در سال 1396 ارائه شد تا ضعف روش های سنتی مقاوم سازی اجزای غیرسازه ای در زلزله های اخیر، به ویژه زلزله کرمانشاه، رفع شود.

در این پیوست با جزئیات روش اجرای انواع وال پست برای اجزای غیرسازه ای توضیح داده شده است. استفاده از وال پست برای دیوارهای ساخته شده از بلوک های سفالی، سیمانی، هبلکس، AAC و سایر مصالح الزامی است و روش اجرای وال پست برای هر نوع مصالح بیان شده است.

نحوه اجرای وال پست و راهنمای نصب آن

وال پست یکی از اجزای حیاتی در مقاوم سازی دیوارهای غیرسازه ای در ساختمان ها محسوب می شود و استفاده از آن در انواع سازه ها الزامی است. در ساختمان های بتنی، وال پست معمولاً از ورق های فلزی ساخته می شود تا اتصال دیوار به سازه اصلی ساده تر انجام شود. در این سازه ها، فاصله میان ورق و دیوار یا کف باید صفر در نظر گرفته شود و برای اتصال محکم، هر دو ردیف وال پست باید به بسط فلزی مجهز شوند. همچنین حداقل چهار میلگرد از کف و سقف به ورق ها متصل می شوند تا پس از بتن ریزی و باز کردن قالب ها، وال پست به خوبی در بتن تثبیت شود.

در ساختمان های اسکلت فلزی، اجرای وال پست نیازمند جوشکاری دقیق روی تیرچه ها است. کیفیت جوش و جای گذاری صحیح مصالح، نقش مهمی در عملکرد وال پست دارد. پیش از نصب، محل دقیق قرارگیری وال پست باید روی نقشه مشخص شود تا محاسبات طراحی و نصب آسان تر انجام شود و عملکرد مناسب در برابر نیروهای جانبی تضمین شود.

اجرای وال پست در بلوک های سبک کمی پیچیده تر است، زیرا دقت در نصب ورق ها و اتصالات بسیار اهمیت دارد. در این نوع سازه، تنها یک سمت وال پست با بلوک درگیر می شود و برای تثبیت آن روش های مختلفی نیز وجود دارد. از جمله این روش ها می توان به نصب با انکر بولت و نبشی کشی، اجرای تسمه دور ستون، اتصال ستون به دیوار با میلگرد و عبور میلگرد از شیارها برای مهار دیوار اشاره کرد. استفاده صحیح از وال پست در تمام این سازه ها باعث افزایش مقاومت دیوارهای غیرسازه ای در برابر زلزله و تغییرات محیطی می شود و اجرای دقیق آن مطابق استانداردهای ملی ساختمان و استاندارد 2800 ضروری است.

نکات محاسباتی وال پست دیوار هبلکس

نکات محاسباتی وال پست ها از اهمیت بالایی در طراحی و اجرای سازه برخوردار است و به طور کلی به دو بخش سازه ای و لرزه ای تقسیم می شود. در بخش سازه ای، وال پست ها به عنوان عضو فعال سازه ای در نظر گرفته می شوند و باید توانایی تحمل بارهای وارده را داشته باشند. این بارها شامل وزن خود وال پست، وزن دیوارهای متصل، بارهای زنده و بارهای مرده می باشند. بنابراین در محاسبات سازه ای، انتخاب مصالح مناسب، تعیین دقیق ابعاد وال پست و طراحی اتصالات آن با سایر اجزای سازه اهمیت زیادی دارد.

مصالح وال پست معمولاً فلزی یا بتنی هستند و ابعاد و ضخامت آن ها باید به گونه ای باشد که ظرفیت لازم برای تحمل بارها را داشته باشند. همچنین اتصال وال پست به ستون، تیر یا سایر اجزای سازه باید به گونه ای انجام شود که نیروها به طور کامل به سازه منتقل شوند و هیچ نقطه ضعفی در عملکرد آن ایجاد نگردد.

در بخش لرزه ای، وال پست ها نقش مهمی در مهاربندی دیوارها و افزایش مقاومت سازه در برابر زلزله ایفا می کنند. در این محاسبات، وال پست ها باید توانایی تحمل نیروهای جانبی، برشی و دورانی ناشی از زلزله را داشته باشند. شدت نیروهای وارد بر وال پست ها بسته به منطقه زلزله خیزی ساختمان متفاوت است، بنابراین تعیین دقیق موقعیت جغرافیایی و شدت زلزله هر منطقه، مرحله ای ضروری در طراحی لرزه ای به شمار می آید.

در برخی موارد، به ویژه زمانی که وال پست ها از مصالح نوین یا پیشرفته ساخته شده باشند یا تحت بارهای سنگین قرار گیرند، انجام آزمایش های آزمایشگاهی برای تعیین مقاومت و عملکرد آن ها ضروری است. این آزمایش ها کمک می کنند تا طراحی وال پست ها با اطمینان کامل انجام شود و ایمنی سازه در برابر بارهای معمولی و لرزه ای تضمین گردد.

اشتباهات رایج در اجرای وال پست بلوک هبلکس

اجرای وال پست یکی از مراحل حیاتی در ساخت و ساز است که نقش مهمی در استحکام و ایمنی دیوارها و کل سازه ایفا می کند. متأسفانه، برخی اشتباهات رایج در این فرآیند می تواند عملکرد وال پست را کاهش داده و خطرات جدی برای ساختمان به همراه داشته باشد. یکی از اشتباهات رایج، استفاده از مصالح نامناسب است. به کار بردن میلگردها یا لوله های فلزی با کیفیت پایین یا اندازه نامناسب می تواند مقاومت وال پست را به شدت کاهش دهد و در نتیجه توانایی آن در تحمل بارهای وارده مختل شود.

عدم رعایت ابعاد دقیق وال پست مطابق با طراحی سازه نیز مشکل دیگری است که معمولاً دیده می شود. ابعاد نادرست می تواند باعث ضعف در انتقال نیروها و کاهش عملکرد وال پست شود. همچنین، اتصال وال پست به سایر اجزای سازه باید به صورت اصولی و با دقت انجام شود؛ اتصال ناقص یا نامناسب باعث می شود نیروهای وارد بر وال پست به درستی به سازه منتقل نشوند و عملکرد مهاربندی دیوارها مختل گردد.

محل قرارگیری وال پست نیز از اهمیت ویژه ای برخوردار است. قرار دادن وال پست در موقعیت های غیر استاندارد یا عدم رعایت ضوابط آیین نامه های ساختمانی می تواند منجر به کاهش مقاومت دیوارها و افزایش خطرات در هنگام وقوع زلزله شود. در نهایت، اجرای صحیح وال پست ها نه تنها به استحکام دیوارها کمک می کند، بلکه نقش کلیدی در افزایش ایمنی ساختمان دارد. عدم اجرای اصولی یا حذف کامل وال پست ها می تواند باعث شکست دیوارها، فروپاشی سازه و وارد آمدن خسارت های مالی و جانی جدی شود. بنابراین، رعایت استانداردها و دقت در هر مرحله از نصب وال پست، تضمینی برای ایمنی و دوام ساختمان خواهد بود.

مزایا و معایب استفاده از وال پست دیوار هبلکس

استفاده از وال پست در ساختمان ها یکی از مهم ترین روش ها برای افزایش ایمنی و استحکام سازه است. وال پست ها با ایجاد تقویت در دیوارها، نقش کلیدی در جلوگیری از فروپاشی آنها در هنگام وقوع زلزله دارند و به این ترتیب می توانند خسارت های جانی و مالی را به شکل قابل توجهی کاهش دهند. علاوه بر این، وال پست ها باعث افزایش پایداری کلی ساختمان و بهبود عملکرد آن در برابر بارهای جانبی مانند باد و طوفان می شوند و در نهایت، ساختمان مقاوم تری را در برابر نیروهای وارده تضمین می کنند.

با این حال، اجرای وال پست معایبی نیز به همراه دارد که از جمله آن می توان به افزایش هزینه های ساخت و ساز اشاره کرد. همچنین، نصب وال پست ممکن است کمی از فضای داخلی ساختمان را کاهش دهد و نیازمند رعایت دقیق نحوه اتصال به سایر اجزای سازه است تا عملکرد مهاربندی به درستی تأمین شود. با وجود این محدودیت ها، مزایای استفاده از وال پست بسیار بیشتر و اثرگذارتر از معایب آن است، چرا که ایمنی ساختمان و حفاظت از جان ساکنان را تضمین می کند.

برای مسئولان خرید تجهیزات ساختمانی، آشنایی با وال پست، کاربردها و انواع آن اهمیت ویژه ای دارد. اطلاع از الزامات نصب و استانداردهای اجرایی، باعث می شود تا وال پست ها به شکل صحیح و با بالاترین کارایی در پروژه نصب شوند و نقش خود را در تقویت سازه به بهترین شکل ایفا کنند. در نتیجه، سرمایه گذاری در وال پست ها نه تنها هزینه اضافی نیست بلکه یک اقدام هوشمندانه برای افزایش ایمنی و دوام طولانی مدت ساختمان به شمار می آید.
